您當前位置: 產品中心 氣動閥門/電動閥門 大口徑電動閘閥

Z941H 大口徑電動閘閥

產品概況

產品型號：Z941H
公稱通徑：DN40~1200mm
公稱壓力：PN1.6～16.0MPa
工作溫度：≤-29℃～550℃
主要材質：WCB、ZGlCr5MO、ZGlCrl8Ni9Ti、ZG00Crl7Nil4M02
適用介質：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等
操作方式：手動、齒輪傳動、電動、氣動等
連接端尺寸：GB/T12221、JB79
檢驗與試驗：JB/T9092

Z941H 大口徑電動閘閥產品詳情

一、Z941H 大口徑電動閘閥主要用途

     百鋼閥門集團生產銷售的 Z941H大口徑電動閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。


二、Z941H 大口徑電動閘閥應用規范

設計與制造

GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928


三、Z941H 大口徑電動閘閥結構與特點

1、大口徑電動閘閥選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。



四、Z941H 大口徑電動閘閥主要零件材料及主要用途

閥體 閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti 1Crl7Ni2
1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

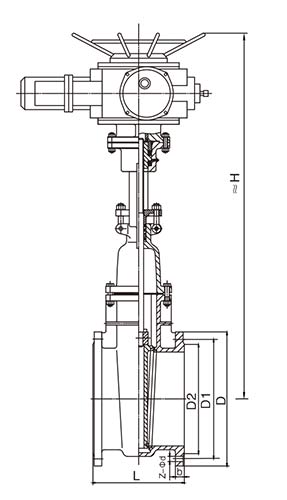

五、Z941H 大口徑電動閘閥主要外形尺寸


凸面法蘭
RF
Z940H
Z940Y
Z940W
Z940F

Z941H
Z941Y
Z941W
Z941F

16C
16P
16R
16I 		1.6MPa
DN L D D1 D2 b Z-φd H 電裝型號
40 200 145 110 85 16 4-φ18 595 DZW10
50 250 160 125 100 16 4-φ18 653 DZW10
65 265 180 145 120 18 4-φ18 665 DZW10
80 280 195 160 135 20 8-φ18 725 DZW15
100 300 215 180 155 20 8-φ18 787 DZW20
125 325 245 210 185 22 8-φ18 934 DZW20
150 350 280 240 210 24 8-φ23 955 DZW20
200 400 335 295 265 26 12-φ23 1105 DZW30
250 450 405 335 320 30 12-φ25 1343 DZW30
300 500 460 410 375 30 12-φ25 1516 DZW45
350 550 520 470 435 34 16-φ25 1678 DZW90
400 600 580 525 485 36 16-φ30 1849 DZW120
450 650 640 585 545 40 20-φ30 1937 DZW120
500 700 705 650 608 44 20-φ34 2234 DZW180
600 800 840 770 718 48 20-φ41 2432 DZW250
700 900 910 840 788 50 24-φ41 2489 DZW250
800 1000 1020 950 898 52 24-φ41 2643 DZW350
900 1100 1120 1050 998 54 28-φ41 2935 DZW500
1000 1200 1255 1170 1100 56 28-φ48 3410 DZW500
1200 1300 1485 1390 1325 58 32-φ54 3850 DZW500


溫馨提示：

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z941H 大口徑電動閘閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
