您當前位置: 產品中心 鍛鋼閥門 鍛鋼內螺紋、承插止回閥

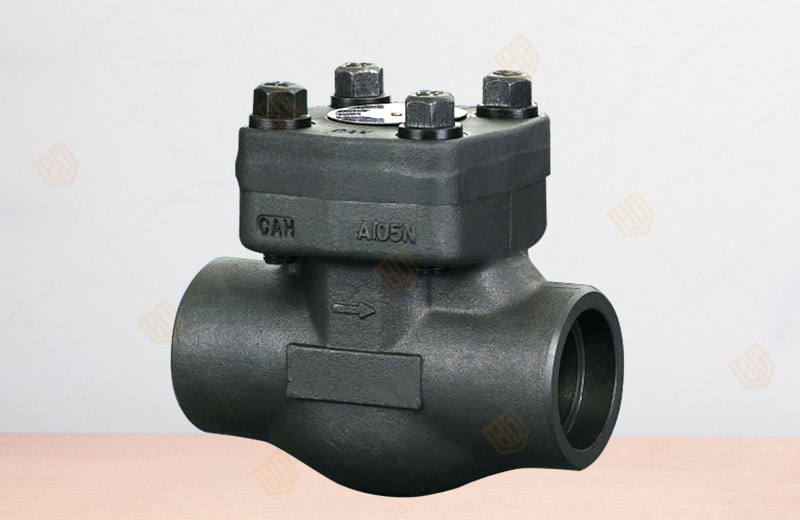

Z11Y/Z61Y鍛鋼內螺紋、承插止回閥

產品概況

產品型號:Z11Y/Z61Y
公稱通徑:NPS3/8"~2"
公稱壓力:Class150~2500Lb
適用介質:水、蒸汽、油品等
適用溫度:-29℃~550℃
主要材質:A105、A182 F22、A182F 304L、A182 F316L
制造標準:按API 602,BS5352,ANSI B16.34
試驗與驗收:按API 598,標識按照MSS SP-25

Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 產品詳情

      百鋼閥門集團生產銷售的Z11Y/Z61Y鍛鋼內螺紋、承插止回閥有三種閥蓋設計,第一種是螺栓型閥蓋,通過凹凸面連接,采用不銹鋼帶與柔性石墨纏繞墊片,按需求也可采用環連接,第二種是焊接型閥蓋,通過螺紋密封后焊接,按需求也可直接采用剛性焊接,第三種是自密封閥蓋,通過螺紋與自密封閥蓋連接。


Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 的結構設計與規范:

鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34。
試驗與驗收按API 598,標識按照MSS SP-25。

Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 結構型式如下:

 1、全通徑或縮徑;
 2、明桿帶支架;
 3、兩端自動調心的填料壓套;
 4、用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋,或自密封閥蓋
 5、本體倒密封;
 6、承插焊接ANSI/ASME B16.11;
 7、螺紋端(NPT端)按ANSI/ASME B1.20.1。


Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 標準材質細表

序號 零件名稱 CStoASTM AStoASTM SStoASTM
A105 F22 F304L F316L
1 閥體 A105 A182 F22 A182F 304L A182 F316L
2 閥座 A276 420 A276 304 A276 304L A276 316L
3 閘板 A182F 430&410 A182 F304 A182F 304L A182 F316L
4 閥桿 A182 F6 A182 F304 A182F 304L A182 F316L
5 墊片 316夾柔性石墨 316夾PTFE
6 閥蓋 A105 A276 F304 A276F 304L A276 F316L
7 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 銷釘 A276420 A276 304
9 填料壓套 A276410 A182F 304L A182F F316L
10 活節螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓板 A105 A182 F11 A182F 304L A182F 316L
12 螺母 A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 A276 420
14 鎖緊螺母 A194 2H A194 4 A194 8 A194 8M
15 銘牌 SS
16 手輪 A197
17 墊片 A473431
18 填料 柔性石墨 PTFE
適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃~425℃ -29℃~550℃ -29℃~200℃


Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 主要連接尺寸及重量

NPS 縮徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
全徑
3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 120 140 178
H開 158 158 169 197 236 246 283 330
W 100 100 100 125 160 160 180 200
重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2
焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2


溫馨提示:

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z11Y/Z61Y鍛鋼內螺紋、承插止回閥 性能參數、結構尺寸參數、價格等詳情,或要求高質量印刷樣本,請聯系我們
