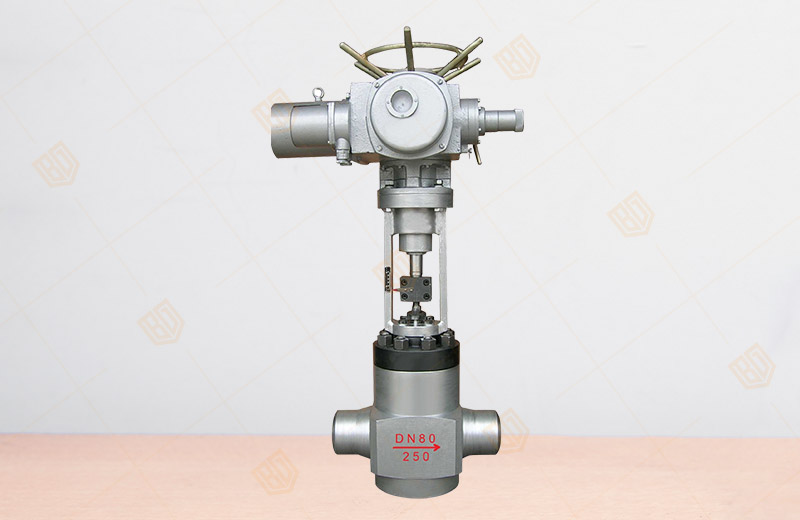

T968Y磅級電站截止閥
產品概況
產品型號：T968Y
公稱通徑：NPS3/8″ ～ 4″
公稱壓力：Class150~4500Lb
介質溫度：≤610℃
閥體材質：A105、F22、F91、F92、F316L、F316H、F304
設計制造：ASME B16.34 JB/T3595
檢查與試驗：JB/ T3595 MSS SP-61
承插焊：ASME B16.11
對接焊：ASME B16.25
法蘭連接：ASME B16.5
T968Y磅級電站截止閥主要零件材料
|
閥體 |
閥蓋 |
閥桿 |
籠罩 |
|
碳鋼 |
碳鋼 |
調質鋼 |
調質鋼 |
T968Y磅級電站截止閥結構特點
1、閥體采用碳鋼鑄件，閥體為直通式，兩端為焊接連接。
2、閥體、閥蓋采用中法蘭聯接，裝拆方便，便于維修。
3、閥體密封面堆焊硬質合金，硬度高，耐沖刷，使用壽命長。
4、閥門節流元件根據調節閥的實際壓差采用一級籠罩或兩級籠罩結構，適用于各種工況，調節平穩，無振動，噪音低。
5、介質高進低出。
6、執行器可采用電動，也可采用氣動，具有遠程控制功能。
T968Y磅級電站截止閥主要外形尺寸和連接尺寸
|
產品圖號 |
產 品 型號及規格 |
DI |
Dw |
L |
H1 |
H2 |
力矩 (N.m) |
重量 （kg） |
配管 尺寸 |
|
T00200100.12 |
T967Y-200 DN100,PN20MPa |
97 |
140 |
560 |
478 |
157 |
80 |
130 |
φ133×18 |
|
T00200100.11 |
T968Y-200 DN100,PN20MPa |
107 |
140 |
560 |
478 |
157 |
80 |
136.5 |
φ133×13 |
|
T00200150.11 |
T967Y-200 DN150,PN20MPa |
152 |
198 |
750 |
565 |
205 |
180 |
268.8 |
φ194×21 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的T968Y磅級電站截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
